PxChart - komponenta pre zobrazenie a prácu s grafmi
Komponenta PxChart je komponentou Px Frameworku, prostredníctvom ktorej môžete
vytvárať atraktívne 2D a 3D grafy pre vaše webové aplikácie. Komponenta PxChart
môže priamo načítať dáta z komponenty PxWebQuery, alebo priamo z XML súboru.
PxChart obsahuje širokú škálu grafov, ako tradičný Bar graf, Line, Area, koláč a pod.
Na správnu funkciu komponenty PxChart je potrebne, aby ste mali nainštalovaný
Flash Player vo vašom webovom prehliadači.
Pokiaľ chceme pracovať s komponentou PxChart, musíme si ju v súbore *.aspx
zadefinovať nasledovne:
<Prx:PxChart ID="Chart" runat="server"></Prx:PxChart>
Ak chceme, aby komponenta PxChart bola viditeľná v aspx súboroch, musíme si
v hlavičke súboru zadefinovať "Prx" prefix s prepojeným na assembly
komponenty PxChart. Toto vykonáme nasledovne:
<%@ Register TagPrefix="Prx" Namespace="PxChart" Assembly="PxChart" %>
Keď máme toto vykonané, môžeme v súbore *.aspx.cs s komponentou PxChart
pracovať nasledovne. Najprv si do komponenty PxWebQuery načítame dáta
z databázy, a potom ju prepojíme z komponentou PxChart. Najprv ku komponente
PxChart cez property PxDataSource pripojíme komponentu PxWebQuery.
Potom cez property FieldName a FieldValue komponenty PxChart, zadefinujeme
prepojenie stĺpcov komponenty PxWebQuery na jednotlivé osi, X a Y komponenty
PxChart. Viac príklad dole:
Chart.PxDataSource = wquStatistics;
Chart.FieldName = "name";
Chart.FieldValue = "pocet";
Popis grafu možeme zadefinovať cez property Caption a SubCaption, viac priklad dole:
Chart.Caption = "štatistika žánrov";
Chart.SubCaption = "Sumár žánrov za všetky CD tituli";
Podobne si môžem zadefinovať typ grafu cez property TypeChart.
Jednotlivé typy grafóv sú zadefinované vo výčtovom type PxChart.enumTypeCharts.
Viac príklad dole:
Chart.TypeChart = PxChart.PxChart.enumTypeCharts.tcColumn3D;
Celý zdrojový kód príkladu ktorý sme si tu preberali, aj s načítaným dát
do komponenty PxWebQuery a prepojením na komponentu PxChart a výberom typu
grafu, nájdete dole, v priloženom výpise zdrojového kódu.
protected void Page_Load(object sender, EventArgs e)
{
if (wquStatistics.Active == false)
{
wquStatistics.ConnectString = AppConst.ConnectString;
wquStatistics.SQLSelect = @"select CdTitul.IdZaner as idzaner,COUNT(*) as pocet,
Zaner.Name as name from CdTitul, Zaner
where CdTitul.IDZaner=Zaner.IdZaner
group by CdTitul.IDZaner";
wquStatistics.Open();
}
Chart.PxDataSource = wquStatistics;
Chart.FieldName = "name";
Chart.FieldValue = "pocet";
Chart.Caption = "štatistika žánrov";
Chart.SubCaption = "Sumár žánrov za všetky CD tituli";
//Chart.Width = 800;
//Chart.Height = 800;
Chart.TypeChart = PxChart.PxChart.enumTypeCharts.tcColumn3D;
Chart.AddHeader("canvasBgColor", "F6DFD9");
Chart.AddHeader("divlinecolor", "F47E00");
}
Cez metódu AddHeader, môžeme do komponenty PxChart vkladať rôzne elementy
aj s definíciou hodnoty, ktoré môžu rôzne ovplyvniť formu a tvar výstupného grafu.
Popis parametrov metody AddHeader:
C# syntax:
public void AddHeader(string Tag, string Value)
Popis parametrov:
Tag - do tejto premennej sa zadáva názov (name) tágu
Value - do tejto premennej sa zadáva hodnota(value) tágu

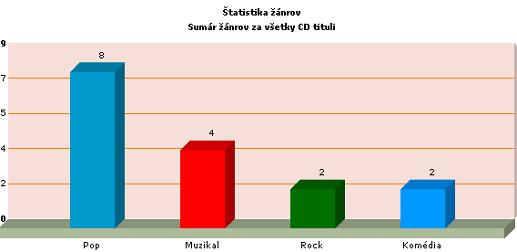

Obrázok výsledného grafu vyzerá nasledovne, viac obrázok dolu:
Pokiaľ by sme chceli pracovať so seriovým grafom,t.j. viac inštancii grafov
vedľa seba, môžeme to urobiť cez property FieldValue komponenty PxChart.
Urobíme takzvané preťaženie property FieldValue, a to tým že do tejto
property zadáme za sebou viac názvov stĺpcov z komponenty PxWebQuery, ktoré sú
ddelené bodkočiarkou.
Ešte samozrejme do property TypeChart, musíme vybrať
nejaký sériový graf, napr. tcMSColumn3D. Každý sériový graf sa začína prefixom tcMS...
Viac príklad dole:
Chart.PxDataSource = wquStatistics;
Chart.FieldName = "name";
Chart.FieldValue = "pocet;idzaner";
Chart.TypeChart = PxChart.PxChart.enumTypeCharts.tcMSColumn3D;

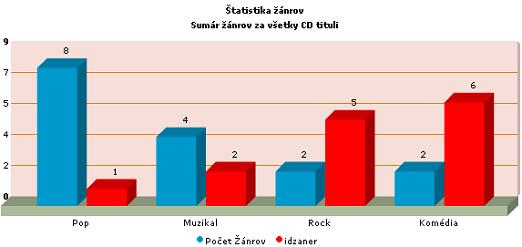

Obrázok výsledného grafu vyzerá nasledovne, viac obrázok dolu:
Pokiaľ by sme chceli graf, takzvaný koláčik, môžeme to urobiť zadaným typu grafu tcPie3D do
property TypeChart.
Viac príklad dole:
Chart.PxDataSource = wquStatistics;
Chart.FieldName = "name";
Chart.FieldValue = "pocet";
Chart.TypeChart = PxChart.PxChart.enumTypeCharts.tcPie3D;

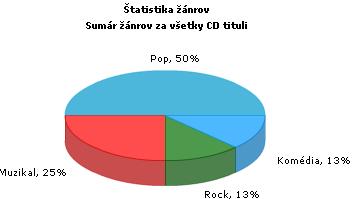

Obrázok výsledného grafu vyzerá nasledovne, viac obrázok dolu:
Pokiaľ by ste chceli načítať dáta do komponenty PxChart zo súboru xml a nie
z komponenty PxWebQuery, môžete tak urobiť cez property ChartXML. V prípade
že načítate dáta do komponenty PxChart cez property ChartXML, všetky property
komponenty PxChart budú zablokované, okrem property TypeChart, do ktorej sa
zadáva typ grafu. Vzor XML súboru by mohol vyzerať nasledovne, viac príklad dole:
<graph caption='štatistika žánrov' subCaption='Sumár žánrov za všetky CD tituli'
showPercentageInLabel='1' pieSliceDepth='25' decimalPrecision='0' showNames='1'
pieRadius='100' >
<set name='Pop' value='8' color='0099CC' />
<set name='Muzikal' value='4' color='FF0000' />
<set name='Rock' value='2' color='006F00' />
<set name='Komédia' value='2' color='0099FF' />
</graph>
V časti <graph> zadávame elementy ktoré bližšie popisujú výsledný graf.
Sú to napr. tágy Caption, Subcaption, showNames a pod. V časti <set> zadávame
meno a hodnotu výstupného grafu.
Komponenta PxChart je zapuzdreným free komponenty FusionCharts v.2.0. Bližší
popis jednotlivých elementov ktoré majú vplyv na zobrazenie grafu a popis
vytvárania výsledného XML súboru môžete nájsť v dokumentácii ku komponentám
FusionCharts v.2.0, alebo na internetovej adrese:
http://www.proxima-soft.sk/data/FusionChartsFree/Contents/menu.html
Tu nájdete funkčný príklad s komponentou PxChart, aj so zdrojovými kódmi.
Tento funkčný príklad na tomto webe, beží pod databázou MySQL 5.0.
